10. Planificación de la CPU

El planificador de la CPU o planificador de corto plazo tiene la misión de seleccionar de la cola de preparados el siguiente proceso a ejecutar. En dicha cola suelen estar los PCB de todos los procesos que esperan una oportunidad para usar la CPU. Aunque se suele pensar en la cola de preparados como una cola FIFO, no tiene por qué ser así, como veremos más adelante, ya que existen mejores estrategias para seleccionar la próxima tarea a ejecutar.

En cualquier caso, sea cual sea el algoritmo de planificación utilizado, este debe ser muy rápido, ya que es ejecutado con mucha frecuencia —aproximadamente una vez cada 100 ms—.

Planificación expropiativa

El planificador debe ser invocado necesariamente en los siguientes casos, porque en ellos la CPU queda libre. En lugar de dejarla desocupada, es conveniente aprovecharla planificando otro proceso:

1. Paso de ejecutando a esperando. Por ejemplo, por solicitar una operación de E/S, esperar a que un hijo termine, esperar en un semáforo, etc.
2. Terminación del proceso.

Cuando el planificador de la CPU es invocado solo en los casos anteriores, decimos que tenemos un sistema operativo con planificación cooperativa o no expropiativa. En la planificación cooperativa cuando la CPU es asignada a un proceso, este la acapara hasta terminar o hasta pasar al estado de esperando.

La planificación cooperativa no requiere de ningún hardware especial, por lo que en algunas plataformas puede ser la única opción. Por ello estaba presente en los sistemas operativos más antiguos, como Windows 3.x y Mac OS.

Sin embargo, las decisiones de planificación también pueden ser tomadas en otros dos casos:

3. Interrupción del temporizador. Permite detectar si un proceso lleva demasiado tiempo ejecutándose.
4. Paso de esperando a preparado. Por ejemplo, porque para un proceso ha terminado la operación de E/S por la que estaba esperando.

Cuando el planificador es invocado en los cuatro casos decimos que tenemos planificación expropiativa o apropiativa. La planificación expropiativa sí requiere de un soporte adecuado por parte del hardware, por lo que se utiliza en los sistemas operativos modernos. Ejemplos de estos sistemas son Microsoft Windows —desde Windows 95—, Linux, macOS y todos los UNIX modernos.

La utilización de un planificador expropiativo introduce algunas dificultades adicionales:

• Sincronización del acceso a los datos compartidos. Un proceso puede ser expropiado en cualquier momento, sin que pueda hacer nada para evitarlo. Por eso los programadores deben usar mecanismos de sincronización para coordinar el acceso a los datos que comparten los procesos.
• Expropiación dentro del núcleo. El cambio de contexto no debe ocurrir en cualquier momento, especialmente mientras se ejecuta una llamada al sistema. Esto es así porque dentro del núcleo se manipulan datos importantes, compartidos por todo el sistema, que deben permanecer consistentes en todo momento.

Para resolver esta última cuestión la solución más sencilla es impedir la expropiación dentro del núcleo. Es decir, el cambio de contexto —que sacaría al proceso actual de la CPU y metería al siguiente— no ocurre inmediatamente. Se retrasa hasta que la llamada al sistema se completa, o hasta que esta se bloquea poniendo al proceso en el estado de esperando. Esto permite núcleos simples y garantiza que las estructuras del mismo permanezcan consistentes, pero es una estrategia muy pobre para sistemas de tiempo real o multiprocesador. Exploraremos otras soluciones más adelante (ver el apartado «Planificación de tiempo real»).

El asignador

Una vez el planificador ha decidido qué proceso debe ejecutarse a continuación, alguien tiene que hacer efectiva esa decisión sobre la CPU. El asignador es el componente que da el control de la CPU al proceso seleccionado por el planificador de corto plazo. Esta tarea implica realizar las siguientes funciones:

• Cambiar el contexto.
• Cambiar al modo usuario.
• Saltar al punto adecuado del programa para continuar la ejecución del proceso.

Puesto que el asignador es invocado para cada intercambio de procesos en la CPU, es necesario que el tiempo que tarda en detener un proceso e iniciar otro sea lo más corto posible. Al tiempo que transcurre desde que un proceso es escogido para ser planificado en la CPU hasta que es asignado a la misma se lo denomina latencia de asignación.

Criterios de planificación

Los diferentes algoritmos de planificación de la CPU tienen diversas propiedades que pueden favorecer a una clase de procesos respecto a otra. Por ello es interesante disponer de algún criterio para poder comparar los algoritmos y determinar cuál es el mejor.

Se han sugerido muchos criterios para comparar los algoritmos de planificación de CPU. La elección de uno u otro puede suponer una diferencia sustancial a la hora de juzgar qué algoritmo es el mejor.

A continuación presentamos los criterios más comunes.

Criterios a maximizar

Los algoritmos de planificación son mejores cuanto mayor es su valor para los siguientes criterios.

Uso de CPU

Un buen planificador debería mantener la CPU lo más ocupada posible. El uso de CPU es la proporción de tiempo que se usa la CPU en un periodo de tiempo determinado. Se suele indicar en tanto por ciento.

$$\text{Uso de CPU} = 100 \cdot \frac{\text{Tiempo que la CPU permanece ocupada}}{\text{Tiempo durante el que se toma la medida}}\ \%$$

Tasa de procesamiento

Cuando la CPU está ocupada es porque el trabajo se está haciendo. Por tanto, una buena medida del volumen de trabajo realizado puede ser el número de tareas o procesos terminados por unidad de tiempo. A dicha magnitud es a la que denominamos como tasa de procesamiento.

$$\text{Tasa de procesamiento} = \frac{\text{Número de procesos terminados}}{\text{Tiempo durante el que se toma la medida}}\ \text{procesos/s}$$

Criterios a minimizar

Los algoritmos de planificación son mejores cuanto menor es su valor para los siguientes criterios.

• Tiempo de ejecución. Es el intervalo de tiempo que transcurre desde que el proceso es cargado hasta que termina. Incluye el tiempo que consumen las operaciones de E/S, por lo que suele estar limitado por la velocidad de los dispositivos.
• Tiempo de espera. Es la suma de tiempos que el proceso permanece a la espera en la cola de preparados. Esta medida de tiempo no incluye el tiempo de espera debido a las operaciones de E/S.
• Tiempo de respuesta. Es el intervalo de tiempo que transcurre desde que se lanza un evento —se pulsa una tecla, se hace clic con el ratón o llega un paquete por la interfaz de red— hasta que se produce la primera respuesta del proceso. Mide lo que se tarda en responder, no el tiempo que consume la E/S.

Elección del criterio adecuado

En función del tipo de sistema o de la clase de trabajos que se van a ejecutar puede ser conveniente medir la eficiencia del sistema usando un criterio u otro. Esto a su vez beneficiará a unos algoritmos de planificación frente a otros, indicándonos cuáles son los más eficientes para nuestra clase de trabajos en particular.

En general podemos encontrar dos clases de trabajos para los que puede ser necesario evaluar la eficiencia del sistema de manera diferente: los trabajos interactivos y los que no lo son.

Sistemas interactivos

En los sistemas interactivos —ya sean sistemas de escritorio o mainframes de tiempo compartido— los procesos pasan la mayor parte del tiempo esperando algún tipo de entrada por parte de los usuarios.

En este tipo de sistemas, el tiempo de ejecución no suele ser el mejor criterio para determinar la bondad de un algoritmo de planificación, ya que viene determinado en gran medida por la velocidad de la entrada de los usuarios. Por el contrario, se espera que el sistema reaccione lo antes posible a las órdenes recibidas, lo que hace que el tiempo de respuesta sea un criterio más adecuado para evaluar al planificador de la CPU.

Generalmente, el tiempo de respuesta se reduce cuando también lo hace el tiempo que los procesos interactivos pasan en la cola de preparados, a la que llegan cuando se produce algún evento.. Por eso también puede ser una buena idea utilizar como criterio el tiempo de espera.

Esta selección de criterios no solo es adecuada para los sistemas interactivos, ya que existen muchos otros casos donde es interesante seleccionar un planificador de la CPU que minimice el tiempo de respuesta. Esto, por ejemplo, ocurre con algunos servicios en red, como: sistemas de mensajería instantánea, videoconferencia, servidores de videojuegos, etc.

Sistemas no interactivos

Por el contrario, hay sistemas donde lo de menos es el tiempo de respuesta y lo realmente importante es completar cada tarea en el menor tiempo posible. Es el caso de los antiguos mainframes de procesamiento por lotes y multiprogramados, de los superordenadores que realizan complejas simulaciones físicas y de los grandes centros de datos de proveedores de Internet como Google. Por eso en ese tipo de sistemas es aconsejable utilizar criterios tales como el tiempo de ejecución o la tasa de procesamiento.

Promedio o varianza del criterio

Obviamente estos criterios varían de un proceso a otro, por lo que normalmente lo que se busca es optimizar los valores promedios en el sistema.

Sin embargo, no debemos olvidar que en muchos casos puede ser más conveniente optimizar el máximo y mínimo de dichos valores antes que el promedio. Por ejemplo, en los sistemas interactivos es más importante minimizar la varianza en el tiempo de respuesta que el tiempo de respuesta promedio. Para los usuarios, un sistema con un tiempo de respuesta predecible es más deseable que uno muy rápido en promedio pero con una varianza muy alta.

Ciclo de ráfagas de CPU y de E/S

El éxito de la planificación de CPU depende en gran medida de la siguiente propiedad que podemos observar en los procesos:

Propiedad del ciclo de ráfagas

La ejecución de un proceso consiste en ciclos de CPU y esperas de E/S, de forma que alternan entre estos dos estados. La ejecución empieza con una ráfaga de CPU, seguida por una ráfaga de E/S, que a su vez es seguida por otra de CPU y así sucesivamente. Finalmente, la última ráfaga de CPU finaliza con una llamada al sistema —generalmente exit()— para terminar la ejecución del proceso.

Histograma de los tiempos de las ráfagas de CPU.

Como se ilustra en la figura anterior, la curva que relaciona la frecuencia de las ráfagas de CPU con su duración tiende a ser exponencial o hiperexponencial. Aun así, su forma exacta varía enormemente entre tipos de tareas y sistemas informáticos distintos. Esto significa que los procesos se pueden clasificar entre aquellos que presentan un gran número de ráfagas de CPU cortas o aquellos con un pequeño número de ráfagas de CPU largas. Concretamente:

• Decimos que un proceso es limitado por la E/S cuando presenta muchas ráfagas de CPU cortas, debido a que si es así, es porque pasa la mayor parte del tiempo esperando por la E/S.
• Decimos que un proceso está limitado por la CPU cuando presenta pocas ráfagas de CPU largas, debido a que si es así, es porque hace un uso intensivo de la misma y apenas pasa tiempo esperando por la E/S.

Esta distinción entre tipos de procesos puede ser importante en la selección de un algoritmo de planificación de CPU adecuado. Por lo general el algoritmo escogido debe planificar antes a los procesos limitados por la E/S, evitando así que los limitados por la CPU —que son los que tienden a usarla más tiempo— la acaparen.

Si esto último ocurriera, los procesos limitados por la E/S se acumularían en la cola de preparados, dejando vacías las colas de dispositivos. Este fenómeno, que provoca una infrautilización de los dispositivos de E/S, se denomina efecto convoy.

Planificar primero a los procesos limitados por la E/S tiene además dos efectos muy positivos:

• Los procesos interactivos son generalmente procesos limitados por la E/S, por lo que planificarlos primero hace que mejore el tiempo de respuesta.
• Generalmente el tiempo de espera promedio se reduce cuando se planifican primero los procesos con ráfagas de CPU cortas. Según las definiciones anteriores, estos procesos son precisamente los limitados por la E/S.

Algoritmos de planificación de la CPU

A continuación ilustraremos algunos de los algoritmos de planificación de CPU más comunes. Lo haremos considerando que cada proceso tiene una única ráfaga de CPU. Sin embargo, no debemos olvidar que para ser precisos necesitaríamos utilizar muchos más procesos, donde cada uno estuviera compuesto de una secuencia de miles de ráfagas alternativas de CPU y de E/S.

Planificación FCFS

En la planificación FCFS (First Come, First Served) o primero que llega, primero servido la cola es FIFO:

• Los procesos que llegan se colocan al final de la cola que les corresponde.
• El proceso asignado a la CPU se coge siempre del principio de la cola seleccionada.
• Es un algoritmo cooperativo, puesto que un proceso mantiene la CPU hasta que decide liberarla voluntariamente —recordemos que la ráfaga de CPU llega a su fin porque el proceso termina o solicita alguna operación que lo lleva al estado esperando—.

Ilustremos el algoritmo con un ejemplo. Supongamos que 4 procesos llegan a la cola de preparados en los tiempos indicados en la siguiente tabla. Además, aunque es difícil tener un conocimiento a priori del tiempo de la ráfaga de CPU de cada proceso, vamos a suponer que también son conocidos.

Problema de planificación de la CPU mediante algoritmo FCFS.

Proceso	Tiempo de llegada (ms)	Tiempo de ráfaga de CPU (ms)
P1	0	24
P2	1	3
P3	2	3
P4	3	2

En la siguiente figura podemos ver el diagrama de Gantt de la planificación considerando que se utiliza el algoritmo FCFS:

Diagrama de Gantt de la planificación FCFS.

Utilizando la figura anterior, podemos calcular fácilmente los tiempos de espera y de ejecución promedio:

Proceso	Instante de finalización (ms)	Tiempo de espera (ms)	Tiempo de ejecución (ms)
P1	24	(0−0) = 0	(24−0) = 24
P2	27	(24−1) = 23	(27−1) = 26
P3	30	(27−2) = 25	(30−2) = 28
P4	32	(30−3) = 27	(32−3) = 29
Tiempos promedio (ms)		18,75	26,75

Lo interesante es que el resultado cambia si los procesos llegan en otro orden. Por ejemplo, P1 podría llegar el último:

Problema de planificación de la CPU mediante algoritmo FCFS, con P1 llegando el último.

Proceso	Tiempo de llegada (ms)	Tiempo de ráfaga de CPU (ms)
P2	0	3
P3	1	3
P4	2	2
P1	3	24

Entonces el resultado de la planificación sería el que se muestra en la siguiente figura:

Diagrama de Gantt de la planificación FCFS, con P1 llegando el último.

Y los tiempos de espera y ejecución promedio correspondientes serían:

Proceso	Instante de finalización (ms)	Tiempo de espera (ms)	Tiempo de ejecución (ms)
P2	3	(0−0) = 0	(3−0) = 3
P3	6	(3−1) = 2	(6−1) = 5
P4	8	(6−2) = 4	(8−2) = 6
P1	32	(8−3) = 5	(32−3) = 29
Tiempos promedio (ms)		2,75	10,75

Aunque el tiempo total necesario para ejecutar las ráfagas de los 4 procesos es el mismo, los criterios utilizados reflejan que el algoritmo se comporta mucho mejor en el segundo caso. Por tanto, el algoritmo FCFS no garantiza ni tiempos de espera ni de ejecución mínimos, ya que pueden variar considerablemente con el orden en el que llegan los procesos.

Además, el algoritmo FCFS sufre el llamado efecto convoy. Para entenderlo, analicemos lo que está pasando en el ejemplo de la tabla del problema inicial:

1. Al proceso P1 se le asigna la CPU. Durante el tiempo que P1 utiliza la CPU todos los otros procesos terminan sus operaciones de E/S y pasan a la cola de preparados. Por tanto, mientras los procesos esperan para utilizar la CPU, los dispositivos de E/S permanecen desocupados.
2. El proceso P1 termina de usar la CPU y pasa a una cola de dispositivos.
3. El resto de procesos P, que tienen ráfagas de CPU cortas, se ejecutan rápidamente y pasan a las colas de dispositivos. Por tanto, la CPU permanecerá vacía hasta que algún proceso termine la operación de E/S solicitada.
4. El proceso P1 pasa a la cola de preparados y se le asigna la CPU. Con el tiempo el resto de procesos terminarán sus operaciones y, nuevamente, tienen que esperar en la cola de preparados a que el proceso P1 termine de utilizarla.

Con este orden de llegada, la mayor parte de los procesos espera constantemente detrás de uno solo para poder realizar su trabajo. Esto reduce la utilización de la CPU y de los dispositivos de E/S por debajo de lo que sería posible, si los procesos más cortos se ejecutasen primero.

Planificación SJF

La planificación SJF (Shortest-Job First) o primero el más corto consiste en:

1. Se asocia con cada proceso la longitud de tiempo de su siguiente ráfaga de CPU.
2. Cuando la CPU está disponible, se pone ejecutando el proceso de menor ráfaga de CPU.
3. Si dos procesos tienen ráfagas de una misma longitud, se utiliza el algoritmo FCFS —entre ellos, el que lleva más tiempo en la cola de preparados—.
4. Es un algoritmo cooperativo, puesto que un proceso mantiene la CPU hasta que decide liberarla voluntariamente.

Ilustremos el algoritmo con un ejemplo:

Problema de planificación de la CPU mediante algoritmo SJF.

Proceso	Tiempo de llegada (ms)	Tiempo de ráfaga de CPU (ms)
P1	0	6
P2	1	8
P3	2	7
P4	3	3

Considerando que se utiliza el algoritmo SJF obtendremos el siguiente diagrama de Gantt:

Diagrama de Gantt de la planificación SJF.

Con los tiempos de espera y ejecución promedio correspondientes:

Proceso	Instante de finalización (ms)	Tiempo de espera (ms)	Tiempo de ejecución (ms)
P1	6	(0−0) = 0	(6−0) = 6
P2	24	(16−1) = 15	(24−1) = 23
P3	16	(9−2) = 7	(16−2) = 14
P4	9	(6−3) = 3	(9−3) = 6
Tiempos promedio (ms)		6,25	12,25

Sin embargo, si hubiéramos utilizado el algoritmo FCFS:

Diagrama de Gantt de los mismos procesos planificados con FCFS.

Proceso	Instante de finalización (ms)	Tiempo de espera (ms)	Tiempo de ejecución (ms)
P1	6	(0−0) = 0	(6−0) = 6
P2	14	(6−1) = 5	(14−1) = 13
P3	21	(14−2) = 12	(21−2) = 19
P4	24	(21−3) = 18	(24−3) = 21
Tiempos promedio (ms)		8,75	14,75

El algoritmo SJF es óptimo en el sentido de que el tiempo de espera promedio es mínimo, porque reduce más el tiempo de espera de los procesos cortos y aumenta el de los procesos largos. Además, así se evita el efecto convoy.

Sin embargo, la pregunta que debemos hacernos es cómo podemos conocer de antemano la longitud de las ráfagas de CPU de un proceso, para usar esa información durante la planificación. Sin analizar el código, el sistema operativo no puede conocer el tiempo de una ráfaga hasta que esta no termina de ejecutarse.

SJF en la planificación de trabajos

El algoritmo SJF se utilizaba frecuentemente como planificador de la cola de trabajos, donde se podía obligar al usuario a especificar un tiempo de ejecución máximo, al enviar el trabajo a dicha cola. En ese caso, los usuarios tendían a ajustar la estimación, puesto que los trabajos con tiempos más cortos eran priorizados frente a los de tiempos más largos.

Algunos usuarios podían intentar hacer trampas indicando un tiempo de ejecución más corto que el real, con el fin de que su trabajo se planifique antes. Para evitarlo se utilizaba un temporizador que abortaba los trabajos que excedían el tiempo de ejecución indicado. El error se notificaba al usuario para que volviera a enviar el trabajo con una estimación más realista.

Para utilizar el algoritmo SJF en el planificador de la CPU, lo único que se puede hacer es intentar predecir el tiempo de la siguiente ráfaga de CPU. Por ejemplo, se puede utilizar un promedio ponderado exponencial de los tiempos de las ráfagas de CPU pasadas:

$$\tau_{n+1} = \alpha\, t_n + (1 - \alpha)\, \tau_n, \quad 0 \le \alpha \le 1$$

donde:

• $\tau_{n+1}$ es la estimación de tiempo de la siguiente ráfaga de CPU.
• $t_n$ es el tiempo real de la última ráfaga.
• $\alpha$ es el peso relativo del tiempo real de la última ráfaga.
• $\tau_n$ es la estimación de tiempo de la última ráfaga.

La expresión es recursiva, dado que $\tau_n$ se calcula usando la ecuación con $t_{n-1}$ y $\tau_{n-1}$; que a su vez depende de $t_{n-2}$ y $\tau_{n-2}$, y así sucesivamente.

Si desarrollamos la fórmula sustituyendo los valores, veremos que $t_n$ se pondera con $\alpha$, $t_{n-1}$ con $(1 - \alpha)\alpha$, $t_{n-2}$ con $(1 - \alpha)^2\alpha$, y así sucesivamente:

$$\tau_{n+1} = \alpha\, t_n + (1 - \alpha)\,\alpha\, t_{n-1} + (1 - \alpha)^2\,\alpha\, t_{n-2} + \dots$$

Si $\alpha = 1$, entonces $\tau_{n+1} = \alpha\, t_n$, ignorando el resto del histórico. En otro caso, dado que tanto $\alpha$ como $1 - \alpha$ son menores de 1, cada término sucesivo tiene menor peso que su predecesor, haciendo que los $t_n$ contribuyan menos cuanto más alejados del tiempo actual.

El problema es que todos estos cálculos consumen tiempo de CPU, cuando el planificador debe ser lo más rápido posible, dado que se ejecuta con mucha frecuencia.

Planificación SRTF

El algoritmo SJF es cooperativo, pero se puede implementar de forma expropiativa, en cuyo caso se llama SRTF (Shortest-Remaining-Time First). La diferencia está en lo que ocurre cuando un nuevo proceso llega a la cola de preparados.

En SRTF se compara el tiempo de la siguiente ráfaga de CPU del nuevo proceso, con el tiempo de ráfaga que le queda al proceso en ejecución. Si la primera magnitud es inferior, el proceso que tiene la CPU es expropiado y sustituido por el nuevo proceso. Mientras que en SJF no se hace nada. Se espera que el proceso que actualmente se está ejecutando termine su ráfaga de CPU voluntariamente.

Ilustremos el algoritmo con un ejemplo:

Problema de planificación de la CPU mediante algoritmo SRTF.

Proceso	Tiempo de llegada (ms)	Tiempo de ráfaga de CPU (ms)
P1	0	8
P2	1	4
P3	2	9
P4	3	5

El resultado es el que se muestra en el siguiente diagrama de Gantt:

Diagrama de Gantt de la planificación SRTF.

Y los tiempos de espera y ejecución promedio correspondientes serían:

Proceso	Instante de finalización (ms)	Tiempo de espera (ms)	Tiempo de ejecución (ms)
P1	17	(0−0) + (10−1) = 9	(17−0) = 17
P2	5	(1−1) = 0	(5−1) = 4
P3	26	(17−2) = 15	(26−2) = 24
P4	10	(5−3) = 2	(10−3) = 7
Tiempos promedio (ms)		6,50	13,00

Es muy complicado predecir cuál de los dos algoritmos será mejor para un conjunto concreto de procesos. Sin embargo, debemos tener en cuenta que —aunque no lo estemos considerando en estos problemas— un algoritmo expropiativo, por lo general, provocará más cambios de contexto en los que se perderá tiempo de CPU.

Los algoritmos expropiativos también suelen ofrecer mejores tiempos de respuesta, puesto que un proceso que llega a la cola de preparados puede ser asignado a la CPU sin esperar a que el proceso que se ejecuta en ella actualmente termine su ráfaga de CPU.

Planificación con prioridades

En la planificación con prioridades se asocia una prioridad a cada proceso, de tal forma que el de prioridad más alta es asignado a la CPU. En caso de igual prioridad, se utiliza FCFS.

Las prioridades se suelen indicar con números enteros en un rango fijo. Por ejemplo [0-7], [0-31], [0-139] o [0-4095]. En algunos sistemas operativos los números más grandes representan mayor prioridad, mientras que en otros son los procesos con números más pequeños los que se planifican primero. En este curso utilizaremos la convención de que a menor valor, mayor prioridad.

Si las prioridades se asignan en relación con el tiempo de la próxima ráfaga de CPU, su comportamiento es el mismo que el del SJF; por lo que se considera a este último un caso particular de algoritmo de planificación con prioridades.

El algoritmo de planificación con prioridades puede ser expropiativo o cooperativo:

• En el caso expropiativo, cuando un proceso llega a la cola de preparados su prioridad es comparada con la del proceso en ejecución. Se expropia la CPU si la prioridad del nuevo proceso es superior a la prioridad del proceso que se ejecuta.
• En el caso cooperativo, no se toma ninguna decisión cuando llega un proceso a la cola de preparados, solo cuando el que tiene asignada la CPU la abandona.

Supongamos que 5 procesos llegan a la cola de preparados en los tiempos indicados en la siguiente tabla. Como en los ejemplos anteriores, aunque es difícil tener un conocimiento a priori del tiempo de las ráfagas de CPU, vamos a suponer que son conocidos. Y también que a cada proceso se le asigna, de alguna forma, una prioridad cuando llega a la cola de preparados.

Problema de planificación de la CPU mediante algoritmo de planificación con prioridades.

Proceso	Tiempo de llegada (ms)	Tiempo de ráfaga de CPU (ms)	Prioridad
P1	0	10	3
P2	1	2	1
P3	2	3	4
P4	3	2	5
P5	4	5	2

En las condiciones anteriores, si utilizamos el algoritmo de planificación por prioridades expropiativo, obtendremos el diagrama de Gantt de la siguiente figura:

Diagrama de Gantt de la planificación con prioridades expropiativa.

Con los tiempos de espera y ejecución promedio correspondientes:

Proceso	Instante de finalización (ms)	Tiempo de espera (ms)	Tiempo de ejecución (ms)
P1	17	(0−0) + (3−1) + (9−4) = 7	(17−0) = 17
P2	3	(1−1) = 0	(3−1) = 2
P3	20	(17−2) = 15	(20−2) = 18
P4	22	(20−3) = 17	(22−3) = 19
P5	9	(4−4) = 0	(9−4) = 5
Tiempos promedio (ms)		7,80	12,20

Mientras que si utilizamos el algoritmo de planificación por prioridades cooperativo, obtendremos el diagrama de Gantt de la siguiente figura:

Diagrama de Gantt de la planificación con prioridades cooperativa.

Con los tiempos de espera y ejecución promedio correspondientes:

Proceso	Instante de finalización (ms)	Tiempo de espera (ms)	Tiempo de ejecución (ms)
P1	10	(0−0) = 0	(10−0) = 10
P2	12	(10−1) = 9	(12−1) = 11
P3	20	(17−2) = 15	(20−2) = 18
P4	22	(20−3) = 17	(22−3) = 19
P5	17	(12−4) = 8	(17−4) = 13
Tiempos promedio (ms)		9,80	14,20

Que estos algoritmos ofrezcan mejores o peores resultados que otros depende, obviamente, de los criterios utilizados para asignar las prioridades.

Prioridades definidas internamente o externamente

Hay dos maneras de asignar las prioridades:

• Internamente. Se utiliza una cualidad medible del proceso para calcular su prioridad. Por ejemplo, límites de tiempo, necesidades de memoria, número de archivos abiertos, tiempo estimado de ráfaga de CPU —como en SJF— o la proporción entre esta y el tiempo estimado de ráfaga de E/S.

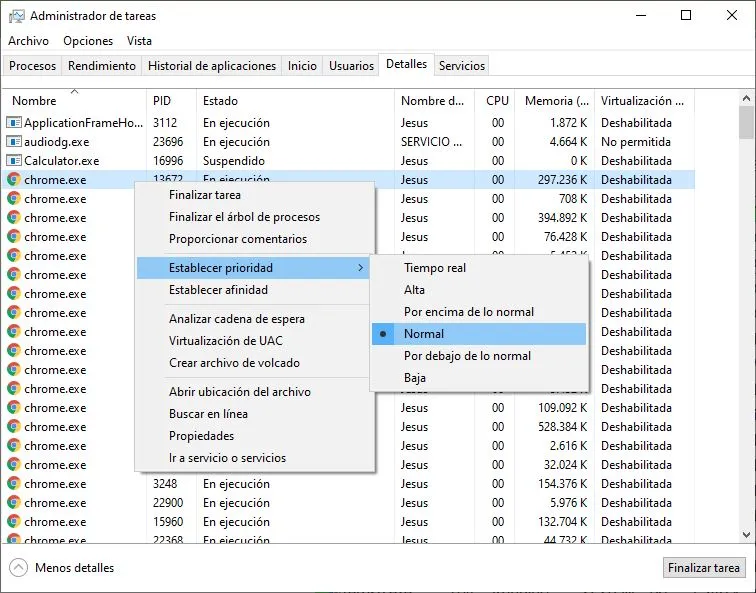

• Externamente. Las prioridades son fijadas por criterios externos al sistema operativo. Por ejemplo, la importancia del proceso para los usuarios, la cantidad de dinero pagada para el uso del sistema u otros factores políticos.

Algunas de estas formas de asignar las prioridades pueden ser fijas, mientras que otras pueden ser variables. Es decir, un criterio externo como la importancia del proceso para los usuarios puede dar lugar a una prioridad que se asigna al crear el proceso y que no cambia durante toda su ejecución. Por el contrario, un criterio como el tiempo de ráfaga de CPU puede dar lugar a una prioridad variable, que se ajusta cada vez que se tiene una estimación mejor.

Muerte por inanición

El mayor problema de este tipo de planificación es el bloqueo indefinido o muerte por inanición. Si hay un conjunto de procesos de alta prioridad demandando CPU continuamente, el algoritmo puede dejar a algunos procesos de menor prioridad esperando indefinidamente.

Una solución a este problema es aplicar mecanismos de envejecimiento. Consisten en aumentar gradualmente la prioridad de los procesos que esperan —por ejemplo, 1 unidad cada 15 minutos—. De esta manera los procesos de baja prioridad tarde o temprano tendrán una oportunidad para ejecutarse. Una vez se les asigna la CPU, se restablece su prioridad al valor original.

Planificación RR

El algoritmo RR (Round-Robin) es similar al FCFS, pero añadiendo la expropiación para conmutar entre procesos cuando llevan cierta cantidad de tiempo ejecutándose en la CPU.

Este algoritmo requiere los siguientes elementos:

• Definir una ventana de tiempo o cuanto, generalmente entre 10 y 100 ms.
• Definir la cola de preparados como una cola circular, donde el planificador asigna la CPU a cada proceso en intervalos de tiempo de hasta un cuanto, como máximo.

Cuando un proceso está en la CPU pueden darse diversos casos:

• Que la ráfaga de CPU sea menor que un cuanto. Entonces el proceso liberará la CPU voluntariamente, al terminar la ráfaga.
• Que la ráfaga de CPU sea mayor que un cuanto. El temporizador interrumpirá el proceso al terminar el cuanto e informará al sistema operativo. Este hará el cambio de contexto para asignar la CPU al siguiente proceso y el que abandona la CPU es insertado al final de la cola de preparados.

Este algoritmo es expropiativo, puesto que los procesos son expropiados por la interrupción del temporizador. Como se puede intuir, originalmente fue diseñado para los sistemas de tiempo compartido, para repartir la CPU por igual entre los procesos de los usuarios del sistema.

Ilustremos el algoritmo con un ejemplo con cuanto de 4 ms:

Problema de planificación de la CPU mediante algoritmo RR, con cuanto de 4 ms.

Proceso	Tiempo de llegada (ms)	Tiempo de ráfaga de CPU (ms)
P1	0	24
P2	1	3
P3	2	3

El resultado es el que se muestra en el siguiente diagrama de Gantt:

Diagrama de Gantt de la planificación RR, con cuanto de 4 ms.

Y los tiempos de espera y ejecución promedio correspondientes serían:

Proceso	Instante de finalización (ms)	Tiempo de espera (ms)	Tiempo de ejecución (ms)
P1	30	(0−0) + (10−4) = 6	(30−0) = 30
P2	7	(4−1) = 3	(7−1) = 6
P3	10	(7−2) = 5	(10−2) = 8
Tiempos promedio (ms)		4,67	14,67

Rendimiento

Cuando se utiliza la planificación RR el tamaño del cuanto es un factor clave en la eficiencia del planificador:

• Cuando se reduce el cuanto, el tiempo de respuesta y el tiempo de espera promedio tienden a mejorar. Sin embargo el número de cambios de contexto será mayor, por lo que la ejecución de los procesos será más lenta.

  Es importante tener en cuenta que interesa que el cuanto sea mucho mayor que el tiempo del cambio de contexto. Si, por ejemplo, el tiempo de cambio de contexto es un 10% del cuanto, entonces alrededor del 10% del tiempo de CPU se pierde en cambios de contexto. Por eso actualmente se utilizan tiempos de cuanto de entre 10 y 100 ms, muy por encima de los tiempos de cambio de contexto, que generalmente son inferiores a 10 µs.

• Cuando se incrementa el cuanto, el tiempo de espera promedio también se incrementa. En el caso extremo en el que el cuanto es tan grande que ningún proceso lo agota, el RR se convierte en FCFS, que suele tener grandes tiempos de espera promedio.

  Por otro lado, puede observarse experimentalmente que el tiempo de ejecución promedio generalmente mejora cuantos más procesos terminan su próxima ráfaga de CPU dentro de su cuanto. Dados tres procesos con una duración cada uno de ellos de 10 unidades de tiempo y cuanto igual a 1, el tiempo de ejecución promedio será de 29 unidades; si el cuanto fuera 10, caería a 20 unidades. Por lo tanto, nos interesa un cuanto grande para que más procesos terminen su siguiente ráfaga dentro del mismo.

La regla general que siguen los diseñadores es intentar que el 80% de las ráfagas de CPU sean menores que el tiempo de cuanto. Se busca así equilibrar los criterios anteriores, evitando que el tiempo de cuanto sea demasiado grande o demasiado corto.

Reparto equitativo del tiempo de CPU

Uno de los inconvenientes del algoritmo RR es que no garantiza el reparto equitativo del tiempo de CPU entre los procesos limitados por la E/S y los limitados por la CPU —aunque es mejor que FCFS—.

Esto es debido a que los primeros utilizan el procesador durante periodos cortos de tiempo, para bloquearse posteriormente a la espera de que se realice la operación de E/S que han solicitado. Cuando la espera termina, vuelven a la cola de preparados donde aguardan a que se les asigne la CPU. Sin embargo, eso no va a ocurrir rápidamente si en el sistema hay procesos limitados por la CPU, pues estos generalmente agotan el cuanto antes de ser forzados a volver a la cola de preparados.

Así, los procesos limitados por la CPU hacen un mayor uso de la misma. Mientras que los limitados por la E/S pueden tener que esperar bastante tiempo en la cola de preparados antes de entrar en la CPU para solicitar una nueva operación de E/S —aunque menos que si el algoritmo fuera FCFS, donde no hay cuanto—. Esto hace que se desaprovechen los dispositivos de E/S y genera un incremento de la varianza del tiempo de respuesta. Para evitarlo se puede optar por un planificador de colas multinivel o por la planificación equitativa que veremos a continuación. El primero resuelve el problema combinando el algoritmo RR con otro que priorice adecuadamente los procesos limitados por la E/S. Mientras que el segundo intenta repartir por igual el tiempo de CPU entre todos los procesos de la cola de preparados.

Planificación equitativa

Hasta el momento hemos hablado de planificadores que se centran en cuál es el proceso más importante para ejecutarlo a continuación. Sin embargo, otra opción, desde el punto de vista de la planificación, es dividir directamente el tiempo de CPU entre los procesos. Esto es precisamente lo que hace la planificación equitativa (Fair Scheduling), que intenta repartir por igual el tiempo de CPU entre los procesos de la cola de preparados.

Por ejemplo, supongamos que 4 procesos con diferentes ráfagas de CPU llegan juntos y compiten por el uso de la CPU:

Problema de planificación equitativa del tiempo de CPU.

Proceso	Tiempo de ráfaga de CPU (ms)
P1	8
P2	4
P3	12
P4	4

Tomando un periodo de 4 ms, en el primer periodo a cada proceso le corresponde 1 ms porque hay 4 procesos en estado preparado. Al final del periodo 4, la ráfaga de los procesos P2 y P4 termina —porque ambos procesos han ejecutado 4 ms en la CPU— por lo que a cada uno de los restantes le corresponden 2 ms del periodo. Finalmente, al terminar el periodo 6, acaba el proceso P1 —que ya debe haberse ejecutado 8 ms— por lo que P3 puede usar los 4 ms del periodo 7 y terminar su ráfaga.

En la siguiente tabla se ilustra este reparto indicando el tiempo de cada cuanto que corresponde a cada proceso:

Reparto ideal del tiempo de CPU entre los procesos en cada periodo.

Proceso	Q1	Q2	Q3	Q4	Q5	Q6	Q7
P1	1	1	1	1	2	2
P2	1	1	1	1
P3	1	1	1	1	2	2	4
P4	1	1	1	1

Sin embargo, debemos tener en cuenta que en un instante dado, no puede ejecutarse más de un proceso en la CPU. Es decir, durante todo el periodo 1, realmente no pueden ejecutarse los 4 procesos al mismo tiempo. El planificador tiene que asignar la CPU en algún orden, de forma que el tiempo finalmente usado por cada proceso en cada periodo sea aproximadamente el calculado en la tabla anterior.

En la siguiente figura puede verse un posible reparto:

Diagrama de Gantt de un posible reparto equitativo del tiempo de CPU.

El algoritmo de planificación equitativa es muy similar al algoritmo RR, pero en la planificación equitativa la ventana de tiempo que finalmente se asigna a cada proceso se calcula dinámicamente.

Implementación básica

Las implementaciones del algoritmo de planificación equitativa suelen utilizar el concepto de tiempo virtual para seguir la pista de cuánto tiempo debe ejecutarse el proceso. Por ejemplo, en el planificador de Zircon¹ —el microkernel de Google Fuchsia— cuando un proceso $P_i$ entra en la cola de preparados, en el PCB de dicho proceso se actualizan dos tiempos:

• Instante inicial $t_{si}$ de la ráfaga de CPU del proceso, en el tiempo virtual de la CPU.
• Instante final $t_{fi}$ de la ráfaga de CPU del proceso, en el tiempo virtual de la CPU.

Se dice que estos tiempos están en tiempo virtual de la CPU para señalar que idealmente el proceso comenzaría su ejecución en $t_{si}$ y terminaría en $t_{fi}$. En la realidad difícilmente ocurrirá así, porque el tiempo de CPU hay que repartirlo entre los diferentes procesos.

Si $t$ es el instante de tiempo en el que un proceso $P_i$ entra en la cola de preparados, el instante inicial $t_{si}$ y el instante final $t_{fi}$ se calculan de la siguiente manera:

$$\begin{aligned} t_{si} &= t \\ t_{fi} &= t_{si} + gM \end{aligned}$$

donde $M$ es la porción mínima de tiempo de CPU real que se puede asignar a cada proceso y $g$ es la cantidad de estas porciones de tiempo que se quiere repartir entre todos los procesos que están en disposición de ser ejecutados. Es decir, en el ejemplo anterior $gM = 4\ \text{ms}$, por lo que si la porción mínima fuera $M = 1\ \text{ms}$, cada periodo tendría 4 porciones de tiempo para repartir.

En la cola de preparados los procesos son ordenados por el valor de $t_{fi}$, de forma que primero se planifican los procesos que tienen ráfagas que virtualmente terminarían antes.

El planificador de Zircon tiene una serie de parámetros ajustables:

• La granularidad mínima $M$ que, como hemos comentado, es la porción mínima de tiempo de CPU real que se puede asignar a cualquier proceso.
• La latencia objetivo $L$, que es el periodo de tiempo de CPU mínimo que se va a repartir entre los procesos. Es decir, dentro de un periodo de latencia objetivo $L$ hay $\lfloor L / M \rfloor$ porciones de tiempo para repartir entre los procesos.

Si hay $n$ procesos que se pueden ejecutar, lo que hace el planificador es calcular $g$ de la siguiente manera:

$$g = \max\left(n, \left\lfloor \frac{L}{M} \right\rfloor\right)$$

de forma que siempre haya suficientes porciones $M$ para que cada proceso pueda tener al menos una, limitando por debajo el número de porciones a repartir a $\lfloor L / M \rfloor$.

Cuando se escoge un proceso para su ejecución, se calcula el cuanto real $t_i$ durante el que se le asignará la CPU:

$$t_i = \left\lceil \frac{g}{n} \right\rceil M$$

de forma que se reparten las $g$ porciones entre los $n$ procesos.

Si hay muchos procesos, $g = n$, por lo que a cada proceso se le asigna un tiempo de CPU de $M$. Si hay pocos procesos, $g = \lfloor L / M \rfloor$, por lo que a cada proceso se le asignan varias porciones $M$ de tiempo de CPU del periodo $L$.

Planificación equitativa ponderada

Al igual que en los algoritmos anteriores de planificación, en ocasiones puede ser interesante priorizar unos procesos frente a otros, tanto por motivos ajenos al sistema operativo como por motivos internos. Por ejemplo, se puede querer favorecer a los procesos limitados por la E/S para mejorar la eficiencia del sistema, tal y como comentamos en «Ciclo de ráfagas de CPU y de E/S».

La planificación equitativa resuelve este problema permitiendo que a los procesos se les asignen pesos y repartiendo más tiempo de CPU a los procesos con mayor peso. A esta generalización del planificador equitativo se la conoce como planificador equitativo ponderado.

Linux, desde la versión 2.6.23, utiliza un tipo de planificador equitativo ponderado denominado CFS (Completely Fair Scheduler) o planificador completamente equitativo.² Otro ejemplo es Zircon que, como hemos comentado, está inmerso en cambiar su actual planificador basado en colas multinivel con prioridades a una implementación del planificador equitativo que, de hecho, es realmente un planificador equitativo ponderado.¹

Implementación de la planificación equitativa ponderada

En Zircon cada proceso $P_i$ tiene un peso $w_i$ que indica la importancia del proceso en el reparto del tiempo de CPU.

El primer cambio —respecto a la implementación vista anteriormente— es que el instante final $t_{fi}$ realmente se calcula de la siguiente manera:

$$t_{fi} = t_{si} + \frac{gM}{w_i}$$

de forma que los procesos con mayor peso $w_i$ tienen un $t_{fi}$ más pequeño, por lo que se colocan antes en la cola de preparados.

Cuando se escoge un proceso para su ejecución, se calcula el cuanto real $t_i$ durante el que se le asignará la CPU, asignándole un tiempo proporcional al peso del proceso $w_i$ respecto al peso del resto de los procesos con los que compite:

$$t_i = \left\lceil \frac{g\, w_i}{W} \right\rceil M$$

donde $W$ es la suma de todos los pesos $w_i$ para los $n$ procesos preparados para ser ejecutados.

Ejemplo Planificación equitativa ponderada

Ilustremos el algoritmo con un ejemplo con $L = 5$ y $M = 1$:

Problema de planificación equitativa ponderada, con $L = 5$ y $M = 1$.

Proceso	Tiempo de llegada (ms)	Tiempo de ráfaga de CPU (ms)	Peso
P1	0	10	2
P2	1	2	1
P3	2	3	2
P4	3	2	5

El resultado es el que se muestra en el siguiente diagrama de Gantt:

Diagrama de Gantt de la planificación equitativa ponderada.

Al empezar, el primer proceso está solo cuando se le asigna la CPU, por lo que puede consumir toda la latencia de planificación $L$ en el primer periodo. Posteriormente, cuando vuelve a la cola de preparados en el instante 5, han llegado el resto de procesos, por lo que tiene que competir con ellos por la CPU.

A partir de ese instante el orden para asignar la CPU viene determinado por $t_{fi}$, cuya expresión depende de $g$. En este caso $g = L/M = 5$ en todo momento, puesto que hay menos procesos que porciones de tiempo $M$ en $L$.

En la siguiente tabla se pueden observar los valores de $t_{si}$ y $t_{fi}$ para cada proceso en el instante 5:

Proceso	$t_{si}$	$t_{fi}$
P1	5	7,5
P2	1	6
P3	2	4,5
P4	3	4

Aunque el proceso $P_4$ es el último en llegar, es el siguiente en ser planificado, porque al tener un peso más alto su $t_{f4}$ es el más bajo. Entonces se calcula el tiempo de cuanto $t_4$, que da 3, por lo que se planifica en la CPU durante ese tiempo.

Sin embargo, $P_4$ no consume su tiempo de cuanto porque su ráfaga termina antes, por lo que en el instante 7 se tiene que planificar el siguiente proceso en la cola de preparados. En este caso sería $P_3$, con un tiempo de cuanto de 2.

Para calcular $t_3$ es importante recordar que $W = 5$, puesto que $P_4$ ya no está en la cola de preparados por lo que su peso no se incluye.

En el instante 9, el proceso $P_3$ es expulsado de la CPU y vuelve a la cola de preparados. Entonces, se tienen que actualizar sus valores para $t_{si}$ y $t_{fi}$ con el objeto de determinar cuál será el próximo proceso planificado:

Proceso	$t_{si}$	$t_{fi}$
P1	5	7,5
P2	1	6
P3	9	11,5

Por tanto, el siguiente proceso a planificar es $P_2$ con $t_2 = 1$. Y así se repite el procedimiento, sucesivamente.

Una vez resuelto el problema, los tiempos de espera y ejecución promedio correspondientes serían:

Proceso	Instante de finalización (ms)	Tiempo de espera (ms)	Tiempo de ejecución (ms)
P1	16	(0−0) + (10−5) + (13−12) = 6	(16−0) = 16
P2	17	(9−1) + (16−10) = 14	(17−1) = 16
P3	13	(7−2) + (12−9) = 8	(13−2) = 11
P4	7	(5−3) = 2	(7−3) = 4
Tiempos promedio (ms)		7,50	11,75

Planificación con colas multinivel

Los diseñadores recurren a la planificación de colas multinivel cuando quieren combinar las características de varios algoritmos.

En la planificación con colas multinivel se divide la cola de preparados en colas separadas. Los procesos son asignados permanentemente a alguna de dichas colas, cada una de las cuales puede tener un algoritmo de planificación distinto.

La asignación de un proceso a una cola se hace en relación con alguna característica del proceso. Por ejemplo, si es interactivo o no, su prioridad o su tamaño en memoria. Se hace de esta manera porque se supone que los procesos se pueden clasificar, y que cada clase tiene diferentes requerimientos. Por ejemplo, si los procesos se clasifican en interactivos o no interactivos, los primeros pueden ir a una cola con planificación RR mientras los segundos van a una con FCFS.

Ejemplo de planificación con colas multinivel.

Una cuestión interesante es cómo seleccionar la cola que debe escoger al siguiente proceso a ejecutar:

• Planificador con prioridades. Es la opción más común en los sistemas actuales: cada cola tiene una prioridad, así que el planificador solo tiene que escoger la cola de prioridad más alta que no esté vacía.

  Por ejemplo, en la figura anterior, mientras un proceso de prioridad 1 esté preparado, no se escoge ningún otro de prioridad inferior. Si este planificador se implementa de forma expropiativa, el proceso que tiene asignada la CPU es expulsado si un proceso entra en una de las colas que tiene mayor prioridad que la suya.

• Cuantos sobre las colas. A cada cola se le asigna una porción del tiempo de la CPU, que debe repartirse entre los distintos procesos que hay en ella.

  Por ejemplo, un 80% de CPU para la cola de procesos interactivos, con planificación RR, y el 20% de CPU restante para la cola de procesos no interactivos, con planificador FCFS.

La planificación de colas multinivel con un planificador con prioridades para escoger la cola adecuada es, con diferencia, la opción más común en los sistemas operativos modernos. Sin embargo, en este tipo de colas multinivel la asignación de los procesos a las colas es permanente —si la asignación se hace por prioridad, significa que la prioridad es fija—. Mientras que hoy en día es común que los procesos se muevan entre colas según las características del proceso.

Planificación con colas multinivel realimentadas

Para aumentar la flexibilidad de la planificación con colas multinivel se puede permitir a los procesos pasar de una cola a otra. Así se pueden clasificar en colas distintas los procesos con diferentes tiempos de ráfaga de CPU. Por ejemplo, para situar los procesos interactivos o limitados por la E/S en las colas de más alta prioridad, lo que ya hemos discutido que mejora los tiempos de espera y de respuesta y evita el efecto convoy.

Por ejemplo, en la siguiente figura se ilustra un planificador de colas multinivel donde cada cola tiene una prioridad, así que se usa la planificación con prioridades para seleccionar la cola. En las colas se usa el algoritmo RR para seleccionar el siguiente proceso, siendo el cuanto de la cola mayor cuanto menos prioritaria es la cola. Los procesos que llegan nuevos o desde el estado esperando lo hacen con la prioridad más alta —que por convención hemos decidido que sea 0— así que se insertan en la cola correspondiente. Mientras que los procesos expropiados por vencimiento del cuanto pierden un punto de prioridad, siendo insertados en una cola de prioridad menor.

Ejemplo de planificación con colas multinivel realimentadas.

Con este algoritmo los procesos limitados por E/S suelen ejecutarse la mayor parte del tiempo con prioridades más altas que los limitados por CPU. Por ejemplo, usando los valores del esquema de la figura anterior, los procesos de ráfagas de CPU entre 20 y 80 ms acaban cayendo a la cola de prioridad 1 tras 20 ms de ejecución. Así dejan paso a los procesos con ráfagas menores de 20 ms, que siempre se ejecutan con prioridad 0. Finalmente, los procesos de ráfagas mayores de 80 ms van a la cola FCFS, desde donde solo tendrán acceso a la CPU cuando no haya ningún proceso de los otros tipos en la cola de preparados.

El planificador de colas multinivel realimentadas también se puede utilizar para pasar a colas superiores los procesos que han esperado mucho tiempo en las inferiores. Así se evita la muerte por inanición, que puede afectar a los sistemas de planificación de colas multinivel con prioridad fija.

Por ejemplo, el algoritmo RR virtual es un caso de planificador de colas multinivel realimentadas. Resuelve los problemas del RR en cuanto al reparto de la CPU entre los procesos limitados por la E/S y los limitados por la CPU.

Ejemplo de planificación con RR virtual.

Tal y como se ilustra en la figura anterior, en el RR virtual los procesos por lo general tienen prioridad 1. Sin embargo, aquellos que vuelven al estado preparado desde esperando después de una operación de E/S, obtienen una bonificación en la prioridad que los lleva a tener prioridad 0. Por tanto, los procesos que recurren con más frecuencia a la E/S pasan más tiempo en la cola de prioridad más alta, por lo que se les asigna la CPU antes y más a menudo.

Esta solución puede llevar a que si hay muchos procesos limitados por la E/S, estos acaparen la CPU y no den oportunidad de ejecutarse a los procesos en la cola de prioridad 1. Para evitarlo, el algoritmo RR de la cola de prioridad 0 tiene un cuanto variable, de tal forma que cada proceso recibe lo que le queda del cuanto de la cola de prioridad 1 tras haber consumido parte en la CPU en la ráfaga anterior. Esto hace que incluso los procesos con ráfagas de CPU más cortas acaben consumiendo su cuanto en la cola de prioridad 0 y terminen cayendo a la cola de prioridad 1, dando oportunidad de ejecutarse a otros procesos.

Extra Planificación en Microsoft Windows

Para ilustrar lo visto hasta el momento sobre la planificación de la CPU en sistemas operativos modernos, vamos a comentar las principales características de los sistemas Windows actuales a este respecto. Antes debemos tener en cuenta una diferencia importante respecto a lo comentado hasta el momento: en Windows un mismo proceso puede ejecutar varias tareas simultáneamente y son estas tareas, y no el proceso completo, las que se planifican en la CPU. Por eso se distingue entre la prioridad que tiene cada proceso y la que tiene cada una de sus tareas. El sistema las combina para obtener la prioridad con la que el planificador ordena las tareas en la cola de preparados.

El núcleo de Microsoft Windows implementa un algoritmo de planificación expropiativa con colas multinivel realimentadas basado en prioridades. Estas prioridades se pueden ver desde dos perspectivas: la de Windows API y la del núcleo. Ambas tienen una organización muy diferente, pero en última instancia, las primeras deben traducirse en las segundas.

Clases de prioridad de los procesos en Windows API.

Clase	Valor
REALTIME_PRIORITY_CLASS	0x00000100
HIGH_PRIORITY_CLASS	0x00000080
ABOVE_NORMAL_PRIORITY_CLASS	0x00008000
NORMAL_PRIORITY_CLASS	0x00000020
BELOW_NORMAL_PRIORITY_CLASS	0x00004000
IDLE_PRIORITY_CLASS	0x00000040

Desde el punto de vista de Windows API, todo proceso pertenece a alguna de las 6 clases de prioridad de la tabla anterior.³
La clase de prioridad se puede indicar al crear el proceso, a través del argumento dwCreationFlags de la función CreateProcess(). También se puede obtener y cambiar más tarde con las funciones GetPriorityClass() y SetPriorityClass(), respectivamente. Por lo general, la clase de prioridad NORMAL_PRIORITY_CLASS es la clase por defecto de cualquier proceso nuevo, excepto que se indique otra cosa durante su creación.

Cambiar la prioridad de un proceso en el Administrador de tareas.

Como se muestra en la figura anterior, el Administrador de tareas de Windows permite cambiar la clase de prioridad de un proceso en ejecución.

Al mismo tiempo, cada tarea del sistema tiene alguna de las prioridades de la tabla anterior. La prioridad de una tarea recién creada es THREAD_PRIORITY_NORMAL, pero se puede cambiar usando la función SetThreadPriority().

Prioridades de las tareas en Windows API.

Prioridad	Valor
THREAD_PRIORITY_TIME_CRITICAL	15
THREAD_PRIORITY_HIGHEST	2
THREAD_PRIORITY_ABOVE_NORMAL	1
THREAD_PRIORITY_NORMAL	0
THREAD_PRIORITY_BELOW_NORMAL	-1
THREAD_PRIORITY_LOWEST	-2
THREAD_PRIORITY_IDLE	-15

El núcleo de Windows tiene 32 prioridades, siendo 31 la prioridad más alta y 0 la más baja. Estos valores se dividen en dos rangos. El rango de prioridades de tiempo real va de 16 a 31 y solo está disponible para tareas en procesos en la clase de prioridad REALTIME_PRIORITY_CLASS. Mientras que el rango de prioridades dinámicas va de 1 a 15. El nivel 0 está reservado para el sistema y se usa para una rutina especializada en limpiar zonas de memoria liberada por los procesos, poniéndolas a 0.

La prioridad base —o prioridad estática— de cada tarea que ve el núcleo se calcula combinando la prioridad de la tarea y la clase de prioridad del proceso al que pertenece.

Prioridad base de la tarea según su prioridad y la clase de prioridad de su proceso.

Prioridad de la tarea	REALTIME	HIGH	ABOVE NORMAL	NORMAL	BELOW NORMAL	IDLE
TIME CRITICAL	31	15	15	15	15	15
HIGHEST	26	15	12	10	8	6
ABOVE NORMAL	25	15	11	9	7	6
NORMAL	24	13	10	8	6	4
BELOW NORMAL	23	12	9	7	5	3
LOWEST	22	11	8	6	4	2
IDLE	16	1	1	1	1	1

Esta prioridad base es la prioridad real de la tarea, si esta tiene una prioridad en el rango de tiempo real —es decir, si el proceso al que pertenece está en la clase de prioridad REALTIME_PRIORITY_CLASS—. Mientras que para el resto de tareas, el sistema suma ciertas bonificaciones a la prioridad base para calcular la prioridad dinámica, que es con la que realmente será planificada la tarea. Estas bonificaciones se truncan para que nunca puedan hacer que la tarea se meta en el rango de tiempo real.

La prioridad real la usa el sistema para determinar a qué cola va la tarea cuando va a ser insertada en la cola de preparados. Para cada nivel de prioridad hay una cola con algoritmo RR, de tal forma que el planificador escoge primero a las tareas con prioridad más alta. Dentro de la misma prioridad la CPU se asigna en turno, dándoles un cuanto de tiempo de CPU.

Cuando llega una tarea a la cola de preparados, expropia la CPU a la tarea que la tiene asignada si esta tiene menor prioridad. Esto puede ocurrir incluso si la tarea a expropiar está en medio de una llamada al sistema, ya que, como cualquier sistema operativo moderno, el núcleo de Windows es expropiable. En «Núcleo expropiable» veremos que eso ofrece latencias de asignación más bajas que si no lo fuera.

Respecto al cuanto, desde Windows Vista —NT 6.0— no se usa el temporizador para controlarlo sino el contador de ciclos de reloj de la CPU.⁴ Así el sistema puede determinar con precisión el tiempo que se ha estado ejecutando una tarea, excluyendo los tiempos dedicados a otras cuestiones, como por ejemplo a manejar interrupciones.

Una característica curiosa es que las tareas expropiadas se insertan en la cabeza de su cola —no en el final— y conservan lo que les queda de cuanto. Mientras que se insertan por el final con el valor de cuanto reiniciado cuando abandonan la CPU por haber agotado el cuanto anterior. Estas últimas, además, pierden un nivel de prioridad si se ejecutaban con una prioridad superior a su prioridad base, a causa de alguna modificación.

Las bonificaciones a las tareas en el rango de prioridades dinámicas vienen determinadas por distintos criterios, escogidos para mejorar el tiempo de respuesta y el tiempo de espera —priorizando las tareas limitadas por E/S—, evitar la muerte por inanición y la inversión de prioridad.

Se bonifican las tareas que despiertan tras completar operaciones de E/S con una cantidad que depende del tipo de dispositivo. Por ejemplo, la bonificación es mejor para las tareas que han esperado por el teclado o el ratón que para las que esperaron por dispositivos del almacenamiento. También son bonificadas las tareas que despiertan de eventos, semáforos y de otros objetos de sincronización. En este último caso, incluso se les ofrece más tiempo de cuanto si es la tarea asociada a la ventana de primer plano, con el objetivo de mejorar la respuesta de las aplicaciones interactivas. También se bonifica cualquier tarea que gestione elementos de la interfaz gráfica cuando despierta para responder a eventos del sistema de ventanas.

Para evitar la muerte por inanición, el planificador escoge cada segundo unas pocas tareas que llevan esperando aproximadamente 4 segundos, les triplica el cuanto y les aumenta la prioridad a 15. Estas tareas recuperan su prioridad base y el cuanto anterior cuando agotan el tiempo de cuanto actual o son expropiadas de la CPU.

Planificación de tiempo real

En «Sistemas de tiempo real» discutimos la importancia de los sistemas de tiempo real. A continuación, describiremos las funcionalidades necesarias para soportar la ejecución de procesos en tiempo real dentro de un sistema operativo de propósito general.

Tiempo real estricto

Los sistemas de tiempo real estricto son necesarios para realizar tareas críticas que deben ser completadas dentro de unos márgenes de tiempo preestablecidos.

Generalmente las tareas son entregadas al sistema operativo junto con una declaración de las restricciones de tiempo —periodicidad y límite de tiempo— y la cantidad de tiempo que necesitan para ejecutarse. El planificador solo admitirá las tareas si puede garantizar el cumplimiento de las restricciones de tiempo, rechazándolas en caso contrario.

El ofrecer estas garantías requiere que el planificador conozca exactamente el tiempo máximo que se tarda en realizar todas y cada una de las funciones del sistema operativo. Esto es imposible en sistemas con almacenamiento secundario o memoria virtual, ya que introducen variaciones no controladas en la cantidad de tiempo necesario para ejecutar una tarea. Por tanto, el tiempo real estricto no es compatible con los sistemas operativos de propósito general, como los sistemas operativos de escritorio modernos.

Tiempo real flexible

La ejecución de procesos de tiempo real flexible es menos restrictiva. Tan solo requiere que los procesos críticos reciban mayor prioridad que los que no lo son. Esto puede generar excesos en la cantidad de recursos asignados a los procesos de tiempo real, así como inanición y grandes retrasos en la ejecución del resto de los procesos, pero es compatible con los sistemas de propósito general.

Además nos permite conseguir sistemas de propósito general que soporten multimedia, videojuegos y otras tareas que no funcionan de manera aceptable en un entorno que no implementara tiempo real flexible. Por ello, la mayor parte de los sistemas operativos modernos soportan este tipo de tiempo real.

Implementación del soporte de tiempo real

Implementar el soporte de tiempo real flexible en un sistema operativo de propósito general requiere:

• Sistema operativo con planificación con prioridades. Los procesos de tiempo real deben tener la mayor prioridad y ser fija. Es decir, no deben ser afectados por ningún mecanismo de envejecimiento o bonificación, que pueda usarse con los procesos de tiempo no real.
• Baja latencia de asignación. Cuanto menor es la latencia, más rápido comenzará a ejecutarse el proceso de tiempo real después de ser seleccionado por el planificador de la CPU.

Mientras que el primer requerimiento es bastante sencillo de conseguir, el segundo es mucho más complejo.

Reducir la latencia de asignación

Muchos sistemas operativos tienen un núcleo no expropiable. Estos núcleos no pueden realizar un cambio de contexto mientras se está ejecutando código del núcleo, por ejemplo debido a una llamada al sistema. Se ven obligados a esperar a que la operación en curso termine, antes de asignar la CPU a otro proceso. Esto aumenta la latencia de asignación, dado que algunas llamadas al sistema pueden ser muy complejas y requerir mucho tiempo para completarse.

Con el objetivo de resolver este problema se han desarrollado diversas alternativas para que el código del núcleo sea expropiable.

Puntos de expropiación

Una posibilidad es introduciendo puntos de expropiación en diversos lugares «seguros» dentro del código. En dichos puntos se comprueba si algún proceso de prioridad más alta está en la cola de preparados. En caso de que sea así, se expropia la CPU al proceso actual y se le asigna al proceso de más alta prioridad.

Debido a la función que realizan los puntos de expropiación, solo pueden ser colocados en lugares seguros del código del núcleo. Es decir, lugares donde no se interrumpe la modificación de estructuras de datos. Sin embargo, esto limita el número de puntos que pueden ser colocados, por lo que la latencia de asignación puede seguir siendo muy alta para algunas operaciones muy complejas del núcleo.

Núcleo expropiable

Otra posibilidad es diseñar un núcleo completamente expropiable.

Puesto que en este caso la ejecución de cualquier operación en el núcleo puede ser interrumpida en cualquier momento por procesos de mayor prioridad que el que actualmente tiene asignada la CPU, es necesario proteger las estructuras de datos del núcleo con mecanismos de sincronización. Esto hace que el diseño de un núcleo de estas características sea mucho más complejo.

Microsoft Windows —desde los primeros Windows NT—, Linux —desde la versión 2.6—, Solaris y NetBSD son algunos ejemplos de sistemas operativos con núcleos expropiables. En el caso concreto de Solaris la latencia de asignación es inferior a 1 ms, mientras que con la expropiación del núcleo desactivada esta puede superar los 100 ms.

Inversión de prioridad

Supongamos que en un núcleo completamente expropiable, un proceso de baja prioridad es interrumpido porque hay un proceso de alta prioridad en la cola de preparados. Y que esto ocurre mientras el primero accede a una importante estructura de datos del núcleo.

Durante su ejecución, el proceso de alta prioridad podría intentar acceder a la misma estructura que trataba de manipular el proceso de baja prioridad cuando fue interrumpido. Debido al uso de mecanismos de sincronización, el proceso de alta prioridad se quedaría bloqueado y tendría que abandonar la CPU a la espera de que el de baja libere el acceso al recurso. Sin embargo, este último tardará en ser asignado a la CPU mientras haya algún otro proceso de alta prioridad en la cola de preparados.

Al hecho de que un proceso de alta prioridad tenga que esperar por uno de baja se le conoce como inversión de prioridad. Para resolverlo se utiliza un protocolo de herencia de la prioridad, donde un proceso de baja prioridad hereda la prioridad del proceso de más alta prioridad que espera por un recurso al que el primero está accediendo. En el momento en que el proceso de baja prioridad libere el acceso a dicho recurso, su prioridad retornará a su valor original.

Extra Expropiación en el núcleo de Linux

Lamentablemente, conseguir baja latencia de asignación no tiene coste cero. El hecho de que el núcleo sea expropiable aumenta el número de cambios de contexto, lo que reduce el rendimiento del sistema a cambio de un menor tiempo de respuesta. Esto resulta muy interesante para aplicaciones de tiempo real, multimedia y sistemas de escritorio, pero es poco adecuado para servidores y computación de altas prestaciones.

Por eso desde Linux 2.6 se puede compilar el núcleo con distintos niveles de expropiación.

En la configuración por defecto PREEMPT_NONE, el núcleo tiene algunos puntos de expropiación, de tal forma que es ideal para servidores y sistemas de cómputo de altas prestaciones. Con PREEMPT_VOLUNTARY —el siguiente nivel— se añaden muchos más puntos de expropiación con el objeto de reducir la latencia, mejorando el tiempo de respuesta en sistemas de escritorio.

Finalmente, activando PREEMPT el núcleo se vuelve completamente expropiable —excepto en algunas secciones críticas—. Esto es ideal para sistemas de escritorio o sistemas empotrados con requisitos de latencia en el rango de los milisegundos.

Planificación en sistemas multiprocesador

Para tratar el problema de la planificación en los sistemas multiprocesador nos limitaremos al caso de los sistemas homogéneos. En dichos sistemas los procesadores son idénticos, por lo que en cualquiera de ellos puede ejecutarse cualquier proceso. Esto es bastante común y simplifica el problema de la planificación. Lo contrario, un sistema heterogéneo, se puede observar en muchos PC modernos, que disponen tanto de una CPU como de una GPU. Esta última está especializada en el procesamiento de gráficos y en las operaciones vectoriales con números enteros y de coma flotante.

Aun así, no debemos olvidar que incluso en el caso de los sistemas homogéneos pueden aparecer limitaciones en la planificación. Por ejemplo, los procesadores SMT (Simultaneous Multithreading) —que Intel comercializaba como Hyper-threading— permiten que un único núcleo físico ejecute a la vez varias secuencias de instrucciones. Cada una de ellas se presenta al sistema operativo como una CPU distinta, es decir, como un núcleo virtual —o lógico— del núcleo físico. El sistema reparte las tareas entre esos núcleos virtuales cuando es posible. Sin embargo, al no disponer cada una de una CPU completa, es posible que algunas deban esperar a que otra libere unidades de ejecución que le son necesarias. Eso debe ser tenido en cuenta por el planificador con el fin de optimizar el rendimiento del sistema.

Al margen de estas cuestiones, según el tipo de procesamiento, existen diversas posibilidades a la hora de enfrentar el problema de la planificación en un sistema multiprocesador.

Multiprocesamiento asimétrico

Cuando utilizamos multiprocesamiento asimétrico todas las decisiones de planificación, procesamiento de E/S y otras actividades son gestionadas por el núcleo del sistema ejecutándose en un único procesador: el servidor o maestro. El resto de procesadores se limitan a ejecutar código de usuario, que les es asignado por ese procesador maestro.

Este esquema es sencillo, puesto que evita la necesidad de compartir estructuras de datos entre el código que se ejecuta en los diferentes procesadores.

Multiprocesamiento simétrico

Cuando utilizamos multiprocesamiento simétrico o SMP, cada procesador ejecuta su propia copia del núcleo del sistema operativo y se autoplanifica mediante su propio planificador de CPU. En estos sistemas nos podemos encontrar con varias alternativas.

Con una cola de preparados común

Algunos sistemas disponen de una cola de preparados común para todos los procesadores. Puesto que se mira en una única cola, todos los procesos pueden ser planificados en cualquier procesador.

Este esquema requiere el uso de mecanismos de sincronización para controlar el acceso concurrente de los núcleos a las colas. En caso contrario, varios procesadores podrían escoger y ejecutar el mismo proceso a la vez.

Muchos sistemas operativos modernos implementan el esquema SMP con una cola de preparados común. Esto incluye Microsoft Windows NT/2000/XP, Solaris, macOS y versiones anteriores a Linux 2.6.

Sin embargo, esta solución presenta algunos inconvenientes:

• La posibilidad de que un proceso se pueda ejecutar en cualquier CPU —aunque parezca beneficiosa— es negativa desde el punto de vista de que dejan de ser útiles las cachés de los procesadores, penalizando notablemente el rendimiento del sistema. Por eso, la mayoría de los sistemas operativos de este tipo evitan, en lo posible, la migración de procesos de un procesador a otro. A esto se lo conoce como asignar al proceso afinidad al procesador.
• Los mecanismos de sincronización requeridos para controlar el acceso a la cola de preparados pueden mantener a los procesadores mucho tiempo desocupados —mientras esperan— en sistemas con un gran número de procesadores y con muchos procesos en la cola de preparados.

Con una cola para cada procesador

Cada vez más sistemas modernos están optando por utilizar el esquema SMP con una cola de preparados por procesador. De esta manera, al no utilizar mecanismos de sincronización, se eliminan los tiempos de espera para acceder a la cola de preparados y escoger un nuevo proceso.

El mayor inconveniente de esta solución es que puede generar desequilibrios entre los procesadores, ya que un procesador puede acabar desocupado —con su cola de preparados vacía— mientras otro está muy ocupado. Con el fin de que esto no suceda, es necesario que el sistema disponga de algunos mecanismos de balanceo de carga:

• En la migración comandada o push migration, una tarea específica —que se ejecuta con menor frecuencia que el planificador de la CPU— estima la carga de trabajo de cada CPU y en caso de encontrar algún desequilibrio mueve algunos procesos de la cola de preparados de unos procesadores a la de los otros.
• En la migración solicitada o pull migration, un procesador inactivo extrae de la cola de preparados de un procesador ocupado alguna tarea que esté esperando.

Tanto el planificador de Linux 2.6 y posteriores, como el planificador ULE de FreeBSD, implementan ambas técnicas. Mientras que en Microsoft Windows, a partir de Windows Vista también se utiliza una cola de preparados por procesador, pero solo implementa la migración solicitada.

Referencias de las API

Lenguaje C

exit«función»exit

Termina el proceso tras realizar las operaciones de cierre registradas.

void exit(int status);

Windows API

CreateProcess«función»CreateProcess

Crea un nuevo proceso y su hilo principal.

BOOL CreateProcess(LPCTSTR lpApplicationName,
                   LPTSTR lpCommandLine,
                   LPSECURITY_ATTRIBUTES lpProcessAttributes,
                   LPSECURITY_ATTRIBUTES lpThreadAttributes,
                   BOOL bInheritHandles,
                   DWORD dwCreationFlags,
                   LPVOID lpEnvironment,
                   LPCTSTR lpCurrentDirectory,
                   LPSTARTUPINFO lpStartupInfo,
                   LPPROCESS_INFORMATION lpProcessInformation);

GetPriorityClass«función»GetPriorityClass

Recupera la clase de prioridad del proceso especificado.

DWORD GetPriorityClass(HANDLE hProcess);

SetPriorityClass«función»SetPriorityClass

Establece la clase de prioridad del proceso especificado.

BOOL SetPriorityClass(HANDLE hProcess, DWORD dwPriorityClass);

SetThreadPriority«función»SetThreadPriority

Establece el nivel de prioridad de un hilo.

BOOL SetThreadPriority(HANDLE hThread, int nPriority);

Notas al pie

1. «Zircon Fair Scheduler», Learn about Fuchsia. ↩ ↩²

2. M. Tim Jones, «Inside the Linux 2.6 Completely Fair Scheduler», IBM Developer, 2018. ↩

3. Microsoft Corporation, «Processes and Threads: Scheduling Priorities», Microsoft Learn — Desktop Win32 Apps, 2021. ↩

4. Desde el Intel Pentium las CPU de la familia x86 incorporan un contador de marca de tiempo (Time Stamp Counter o TSC) de 64 bits que indica el número de ciclos transcurridos desde el último reinicio del procesador. ↩
